SEAT Mii: Instrumente

Themeneinführung

Ergänzende Informationen und Warnhinweise:

● Warn- und Kontrollleuchten
● Angaben zu Service-Intervallen Heft Wartungsprogramm

ACHTUNG

Wenn der Fahrer abgelenkt wird, kann das Unfälle und Verletzungen verursachen.

● Niemals die Tasten im Kombiinstrument während der Fahrt bedienen.

Übersicht der Instrumente

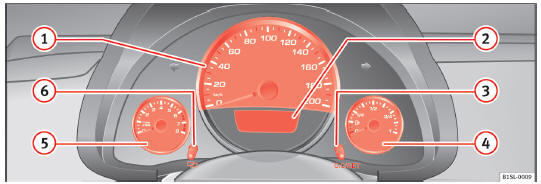

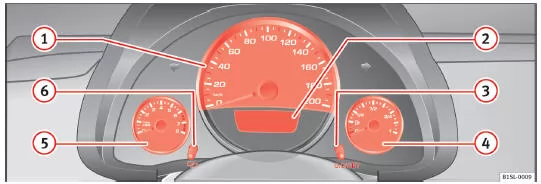

Abb. 9 Kombiinstrument in der Instrumententafel: Variante 1.

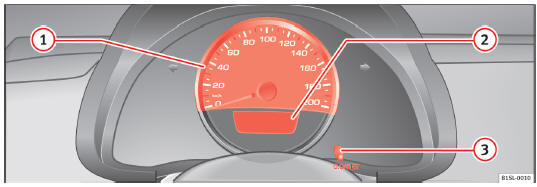

Abb. 10 Kombiinstrument in der Instrumententafel: Variante 2.

Erläuterungen zu den Instrumenten Abb. 9 bzw. Abb. 10:

1. Tachometer (Geschwindigkeitsmesser). Fahrzeugabhängig in km/h bzw. in mph.
2. Displayanzeigen
3. Rückstelltaste für die Anzeige des Tageskilometerzählers (trip).
– Taste 0.0/SET kurz drücken, um zwischen Tageskilometerzähler und Gesamtkilometerzähler umzuschalten.
– Schaltfläche 0.0/SET für ca. 5 Sekunden drücken, um den Tageskilometerzähler und ggf. andere Anzeigen der Multifunktionsanzeige auf Null zurückzusetzen
4. Kraftstoffvorratsanzeige
5. Drehzahlmesser (Umdrehungen x 1000 pro Minute des laufenden Motors).
Der Beginn des roten Bereichs im Drehzahlmesser kennzeichnet für alle Gänge die maximal zulässige Motordrehzahl des eingefahrenen und betriebswarmen Motors. Vor Erreichen des roten Bereichs sollte in den nächsthöheren Gang geschaltet oder der Fuß vom Gaspedal genommen werden .
6. Stelltaste für die Uhr.
– Gegebenenfalls zur Anzeige der Uhrzeit wechseln, dazu Wippe Abb. 11 oben oder unten drücken.
– Taste drücken, um die Stundenanzeige zu markieren, so dass diese blinkt.
– Zum Weiterstellen Taste 0.0/SET drücken. Zum Schnelldurchlauf gedrückt halten.
– Taste erneut drücken, um die Minutenanzeige zu wechseln, so dass diese blinkt.
– Zum Weiterstellen Taste 0.0/SET drücken. Zum Schnelldurchlauf gedrückt halten.
– – Taste erneut drücken, um Einstellung der Uhr abzuschließen.

VORSICHT

● Bei kaltem Motor hohe Motordrehzahlen, Vollgas und starke Motorbelastung vermeiden.
● Um Motorschäden zu vermeiden, darf sich der Zeiger des Drehzahlmessers nur kurzzeitig im roten Bereich der Skala befinden.

Umwelthinweis

Frühes Hochschalten hilft Kraftstoff zu sparen und Betriebsgeräusche zu reduzieren.

Hinweis

Am Display des SEAT Portable Systems (von SEAT geliefert) können weitere Instrumente, wie z. B. eine Außentemperaturanzeige, angezeigt werden.

Displayanzeigen

Im Display des Kombiinstruments Abb. 9 bzw. Abb. 10 können je nach Fahrzeugausstattung verschiedene Informationen angezeigt werden:

● Warn- und Informationsanzeigen
● Wegstreckenanzeigen
● Uhrzeit
● Außentemperatur
● Gangempfehlung (Schaltgetriebe)
● Multifunktionsanzeige (MFA)
● Service-Intervall-Anzeige
● Statusanzeige des Start-Stopp-Systems
● Kraftstoffvorratsanzeige
● Gurtstatusanzeige für die hinteren Sitzplätze

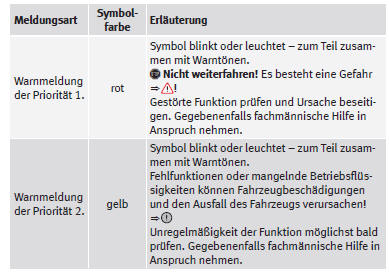

Warn- und Informationsanzeigen

Beim Einschalten der Zündung oder während der Fahrt werden einige Funktionen im Fahrzeug und Fahrzeugkomponenten auf ihren Zustand kontrolliert.

Funktionsstörungen werden durch rote und gelbe Warnsymbole im Display des Kombiinstruments angezeigt  und ggf. auch akustisch signalisiert. Je nach Ausführung des Kombiinstruments kann die Darstellung variieren.

Wegstreckenanzeigen

Der Gesamtkilometerzähler registriert die gesamt zurückgelegte Fahrstrecke des Fahrzeugs.

Der Tageskilometerzähler (trip) zeigt die Kilometer an, die nach dem letzten Zurückstellen des Tageskilometerzählers gefahren wurden. Die letzte Stelle zeigt 100 Meter an.

Außentemperaturanzeige

Bei Außentemperaturen kälter als +4°C (+39°F) erscheint in der Anzeige zur Außentemperatur zusätzlich ein „Eiskristall-Symbol“ (Glatteiswarnung). Dieses Symbol blinkt anfänglich und bleibt anschließend erleuchtet, bis die Außentemperatur über +6°C (+43°F) ansteigt .

Bei stehendem Fahrzeug oder bei sehr niedriger Fahrgeschwindigkeit kann die angezeigte Temperatur durch Abstrahlungswärme vom Motor etwas höher sein als die tatsächliche Außentemperatur.

Der Messbereich beträgt -40℃ (-40°F) bis +50℃ (+122°F).

Gangempfehlung* (Schaltgetriebe)

Im Display des Kombiinstruments kann während der Fahrt eine Empfehlung für die Wahl eines Kraftstoff sparenden Gangs angezeigt werden.

Gurtstatusanzeige für die hinteren Sitzplätze *

Die Gurtstatusanzeige zeigt dem Fahrer beim Einschalten der Zündung im Display des Kombiinstruments an, ob mögliche Mitfahrer auf den hinteren Sitzplätzen ihre Sicherheitsgurte angelegt haben.

Statusanzeige des Start-Stopp-Systems.

Im Display des Kombiinstruments werden Informationen über den aktuellen Status angezeigt.

ACHTUNG

Das Missachten aufleuchtender Warnleuchten kann zum Liegenbleiben im Straßenverkehr, zu Unfällen und schweren Verletzungen führen.

● Niemals aufleuchtende Warnleuchten missachten.
● Fahrzeug anhalten, sobald es möglich und sicher ist.
● Ein liegengebliebenes Fahrzeug stellt ein hohes Unfallrisiko für sich selbst und andere Verkehrsteilnehmer dar. Falls erforderlich, Warnblinkanlage einschalten und Warndreieck aufstellen, um andere Verkehrsteilnehmer zu warnen.
● Fahrzeug so in sicherer Entfernung zum fließenden Verkehr abstellen, dass keine Teile der Abgasanlage mit leicht entflammbaren Materialien unter dem Fahrzeug in Berührung kommen, z. B. trockenes Gras, Kraftstoff).

ACHTUNG

Straßen und Brücken können bei Außentemperaturen oberhalb des Gefrierpunktes vereist sein.

● Glatteis kann vorhanden sein bei Außentemperaturen oberhalb von +4°C (+39°F) und wenn kein „Eiskristall-Symbol“ als Glatteiswarnung angezeigt wird.
● Niemals nur auf die Außentemperaturanzeige verlassen!

VORSICHT

Das Missachten aufleuchtender Kontrollleuchten kann zu Fahrzeugbeschädigungen führen.

Hinweis

Es gibt verschiedene Kombiinstrumente; daher können die Ausführungen und Anzeigen der Displays variieren.

Hinweis

Wenn mehrere Warnmeldungen vorliegen, erscheinen die Symbole hintereinander für einige Sekunden. Die Symbole erscheinen so lange, bis die Ursache beseitigt ist.

Service-Intervall-Anzeige

Die Anzeige des Service-Ereignisses erfolgt im Display des Kombiinstruments Abb. 9 bzw. Abb. 10 2 .

Bei SEAT wird zwischen Services mit Motorölwechsel ( Intervall-Service) und Ereignissen ohne Motorölwechsel (Inspektions-Service) unterschieden. Die Service-Intervall-Anzeige informiert nur über die Service-Termine, die einen Motorölwechsel enthalten. Alle anderen Service-Termine, wie z. B. der nächste fällige Inspektions-Service oder Bremsflüssigkeitswechsel stehen auf dem Aufkleber an der Türsäule des Fahrzeugs oder im Wartungsprogramm.

Es sind feste Service-Intervalle mit zeit- oder laufleistungsabhängigem Service vorgegeben.

Service-Erinnerung

Wenn demnächst ein Service fällig ist, erscheint beim Einschalten der Zündung eine Service-Erinnerung in Form des Textkürzels und eine Anzeige km. Die angegebene Kilometerzahl ist die Anzahl der Kilometer, die noch maximal bis zum fälligen Service-Termin gefahren werden kann.

Service-Ereignis

Bei einem fälligen Service ertönt beim Einschalten der Zündung ein akustisches Signal und für einige Sekunden erscheint das blinkende Textkürzel .

Hinweis

Die Service-Meldung verlischt nach einigen Sekunden, bei laufendem Motor oder durch Drücken der Taste OK im Scheibenwischerhebel.

Hinweis

Wenn die Fahrzeugbatterie längere Zeit abgeklemmt war, ist keine zeitliche Berechnung für den nächsten fälligen Service möglich. Die Service-Anzeigen können daher falsche Berechnungen anzeigen. In diesem Fall die maximal zulässigen Wartungsintervalle beachten Heft Wartungsprogramm.
